工頻試驗變壓器的特點：

電壓

由于工頻高壓試驗通常用于代替雷電過電壓或電壓者內部過電壓來考核電氣產品絕緣性能，或進行絕緣擊穿試驗，因此試驗變壓器電壓很高。

調壓與波形

電壓波形應該是正負半波對稱的正弦波形，頻率在45~55Hz范圍內，電壓的有效值等于幅值除以波頂系數。對于調壓裝置，應能夠按所要求的速度連續、平穩地調節電壓。

容量

在大部分高壓試驗里，試驗變壓器的連續工作時間不長，而在額定電壓下滿載運行的時間更少，這比長期處于滿載下工作的電力變壓器的運行情況要好得多。試驗變壓器的容量不大，所以設計時采用較小的安全系數，在額定電壓下只能作短時運行，對特高壓的試驗變壓器，只有在2/3的額定電壓下才能長期運行。

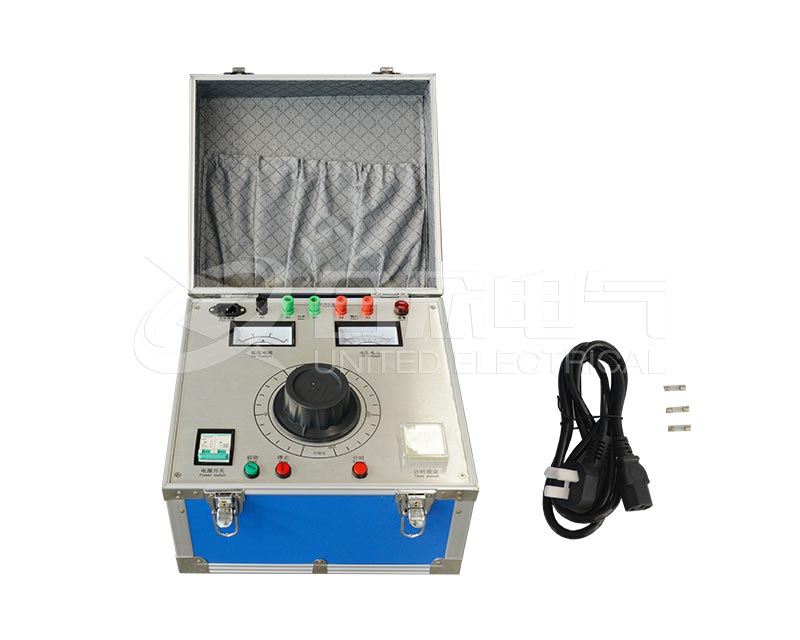

工頻試驗變壓器調壓裝置

對調壓裝置的要求

a)輸出電壓質量好

要求調壓器輸出電壓波形應盡量接近正弦波；輸出電壓下限最好為零。

b)調壓特性好

要求調壓器阻抗不宜過大；調壓特性曲線平滑線性:調節方便、可靠。

常用的調壓裝置

a)自耦式調壓裝置；

b)移圈式調壓器；

c)感應調壓器。
